该卡盘与主轴连接方式和连接尺寸均符合国家标准，具配与卡盘尺寸相符的法兰即可以安装。安装使用方法如下：1．将卡盘固定在法兰上，法兰与主轴固定；2．用角铁（可以用厚铁皮折成直角）开孔，固定在机床合适的位置，用螺杆一端旋入卡盘上“冲气圈”的固定孔内，螺杆另一端插入角铁的孔内（方法见示意图），目的是防止“冲气圈”与卡盘同步旋转。3．电气板固定在床身合适的位置，以便于操作，电源线连接220V交流电源；4．两根气管一头插入电磁阀，一头插入“冲气圈”，并做好固定与保护；5．油杯加满机油，供油量的大小由油杯上的铜锣栓调节；接通电源，打开油水分离器阀门，调节所需要的压力；6．分别按电器开关，即可实现卡盘的张开与
气动卡盘安全使用要求： 1、卡盘储存地应采取有效的防雨、防潮的措施，并且通风良好。 2、包装堆叠不得超过5层，定期检查包装状态。 3、详细阅读安装说明书后，在进入安装程序。 4、卡盘运转时禁止关闭气源或按动松开按钮，高速运转时关闭防护罩。 5、安装和拆卸卡盘时请关闭电源和气源。 6、卡盘在使用过程中转速不得超过规定的极限转速。 7、非专业人员不得擅自拆卸卡盘主要结构。 8、气管安装处禁止明火、热源等设施靠近。 注意事项 1、用户在遵守产品运输、保管、安装、调整、保养和使用规则条件下，如发现产品因制造质量问题不能正常工作时或在打开包装箱时发现产品已经损坏、附件与装箱单不符、短缺零件等情况，从
该卡盘与主轴连接方式和连接尺寸均符合国家标准，具配与卡盘尺寸相符的法兰即可以安装。安装使用方法如下：1．将卡盘固定在法兰上，法兰与主轴固定；2．用角铁（可以用厚铁皮折成直角）开孔，固定在机床合适的位置，用螺杆一端旋入卡盘上“冲气圈”的固定孔内，螺杆另一端插入角铁的孔内（方法见示意图），目的是防止“冲气圈”与卡盘同步旋转。3．电气板固定在床身合适的位置，以便于操作，电源线连接220V交流电源；4．两根气管一头插入电磁阀，一头插入“冲气圈”，并做好固定与保护；5．油杯加满机油，供油量的大小由油杯上的铜锣栓调节；接通电源，打开油水分离器阀门，调节所需要的压力；6．分别按电器开关，即可实现卡盘的张开与
气动卡盘安全使用要求： 1、卡盘储存地应采取有效的防雨、防潮的措施，并且通风良好。 2、包装堆叠不得超过5层，定期检查包装状态。 3、详细阅读安装说明书后，在进入安装程序。 4、卡盘运转时禁止关闭气源或按动松开按钮，高速运转时关闭防护罩。 5、安装和拆卸卡盘时请关闭电源和气源。 6、卡盘在使用过程中转速不得超过规定的极限转速。 7、非专业人员不得擅自拆卸卡盘主要结构。 8、气管安装处禁止明火、热源等设施靠近。 注意事项 1、用户在遵守产品运输、保管、安装、调整、保养和使用规则条件下，如发现产品因制造质量问题不能正常工作时或在打开包装箱时发现产品已经损坏、附件与装箱单不符、短缺零件等情况，从

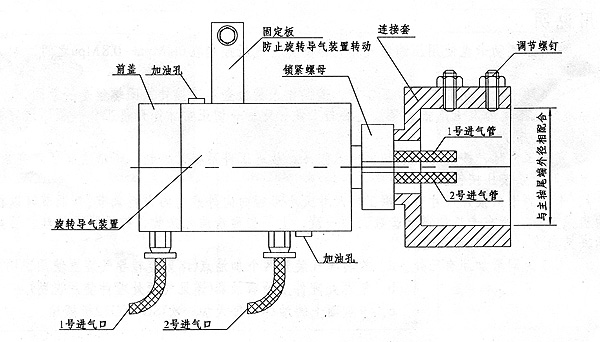

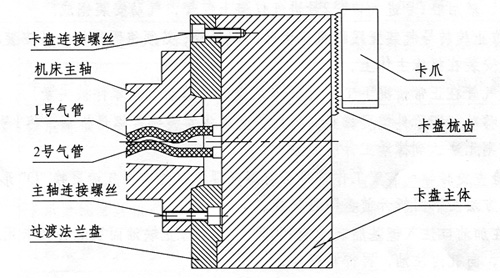

旋转导气装置及气源处理三联件连接安装示意图卡盘安装示意图使用说明1、本产品气动卡盘使用压缩空气作为源动力，气压控制在0.4Mpa-0.8Mpa之间，禁止超范围使用。2、在气动卡盘启用前或日常工作前，请操作人员检查各连接处紧固螺丝是否紧固，气压是否在规定范围之内及卡爪张开尺寸是否与工件一致。一切正常才能开机工作。否则严重影响使用性能，增加安全隐患。3、夹紧工件时，按压开关按钮使卡爪张开，放进工件后松开按钮，卡爪便将工件夹紧。卡盘运转时严禁按压按钮。4、卡盘的卡爪张开尺寸可根据工件尺寸大小沿径向向外或向内自行调节。 调节时以梳齿的齿数为准。所有卡爪的调节齿数必须一致，上下齿面清洁无杂物，拧紧紧固螺

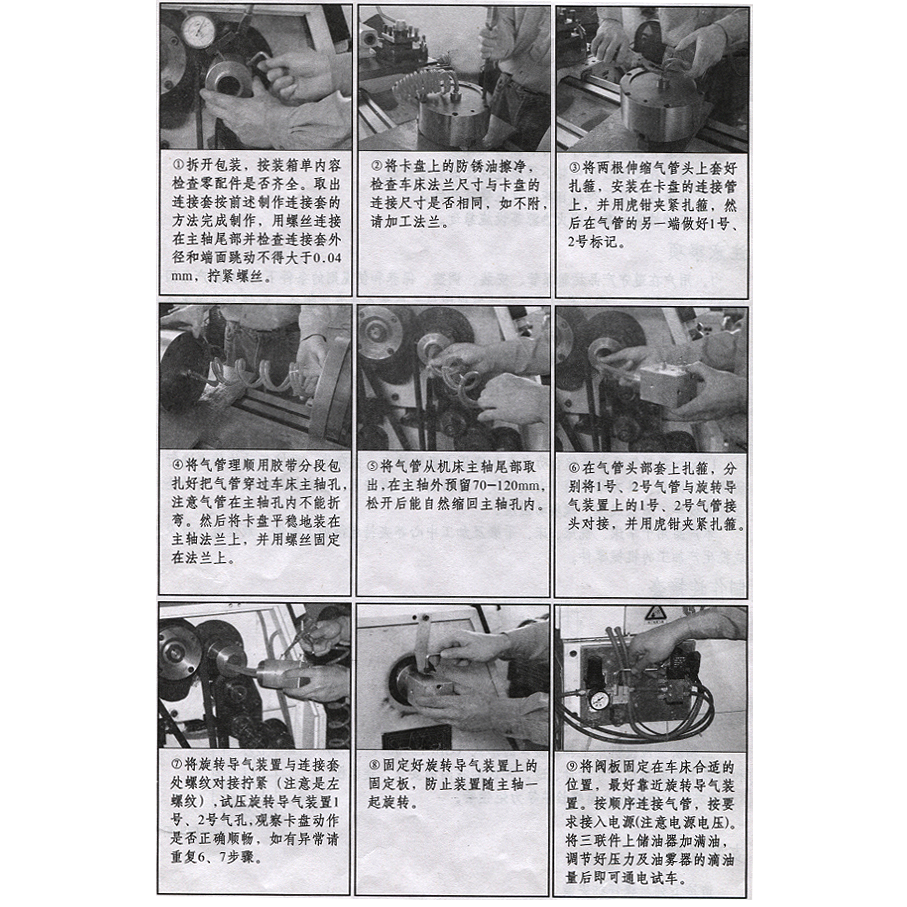

①拆开包装，按装箱单内容检查零配件是否齐全。取出连接套按前侧制作螺丝连接的方法安装固定，用连接套套在主轴尾部并检查连接套外径和端面跳动不得大于 0.04mm，拧紧螺丝。②将卡盘上的防锈油擦净，检查车床法兰尺寸与卡盘的连接尺寸是否相同，如不符，请加工法兰。③将两根伸缩气管头上套好扎箍，安装在卡盘的连接管上，并用虎钳夹紧扎箍。然后在气管的另一端做好 1 号、2 号标记。④将气管理顺用胶带分色包扎好把气管穿过车床主轴孔，注意气管在主轴孔内不能折弯。然后将卡盘平稳地装在主轴法兰上，并用螺丝固定。⑤将气管从机床主轴尾部取出，在主轴外预留 70-120mm，松开后能自然缩回主轴孔内。⑥在气管头部套上扎箍，
